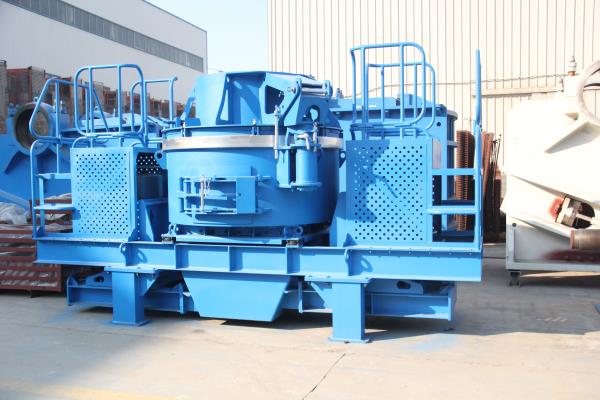

立轴冲击式制砂机

立轴冲击式制砂机

【进料粒度】:≤ 100mm

【生产能力】:全中心入料:60-540t/h;中心加瀑布入料:102-800t/h

【适用物料】:河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑

【应用领域】:工程领域的水利水电、高等级公路、高速公路和铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形;矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

立轴冲击式制砂机设备特点与技术优势:

专利圆叶轮

深腔结构,允许更高通过量;特殊刀头结构,提高了合金使用率,延长维修周期。

ROR与ROA互换

石打石腔易损件成本低,出料粒形好且均匀,适用与所有类型石料,特别是高磨蚀性物料;石打铁腔,破碎比大,成砂率高,适用于中等磨蚀性物料。特别破碎腔体结构,能较好实现"石打石腔-ROR"与"石打铁腔-ROA"的快速互换。

稀油润滑转子

相比传统脂润滑转子转速范围更大,能更好满足各种不同特性物料的破碎需求;专利密封结构,无需更换油封等易损件,真正免维护。

快速可拆卸平台设计

优质的平台结构,不影响道路运输。既能方便观察进料、维护设备,又能很好保护电动机免受风吹雨淋。

高自动化程度

自动化程度更高,正常维护更加方便;多种保护措施降低故障停机时间,使用寿命更长。

优质粒形

基于高速撞击破碎机理,产品粒形优异,呈立方体,且针片状含量低;因此,特别适用于骨料整形及人工制砂,比如高速公路用骨料的生产加工。

瀑布给料技术

专利给料调节装置,能精确控制中心入料与瀑布料的比例。瀑布给料技术,既能提高能量利用率,增加产量,又能通过瀑布给料调节产品粒形及控制产品含粉量。

高品质,可靠性更高

全系标配西门子合资品牌专用电机;主轴承可选SKF、FAG、TWB、ZWZ等国内外品牌;润滑站、耐磨件等关键零部件均采用国内外品牌产品。

立轴冲击式制砂机规格型号和技术参数:

型号 叶轮转速(r/min) 最大进料边长(mm) 通过量(t/h)(全中心入料/中心加瀑布入料) 电机功率(kw) 外形尺寸(mm) 主机重量(不含电机)(kg)
VC726L 1881-2499 35 60-102 90-176 110 3600*1969*2200 ≤7055
VC726M 70-126 108-211 132
VC726H 96-150 124-255 160
VC730L 1630-2166 40 109-153 145-260 180 4600*2150*2480 ≤10000
VC730M 135-200 175-340 220
VC730H 160-243 211-410 264
VC733L 1455-1934 55 165-248 215-415 264 5500*2563*3178 ≤14020
VC733M 192-286 285-532 320
VC733H 238-350 325-585 400
VC743L 1132-1504 60 230-346 309-577 400 5850*2740*3031 ≤21040
VC743M 246-373 335-630 440
VC743H 281-405 366-683 500

 VCU7(H)立轴式冲击制砂机规格型号和技术参数:

型号 叶轮转速(r/min) 最大进料边长(mm) 通过量(t/h)(全中心入料/中心加瀑布入料) 电机功率(kw) 外形尺寸(mm) 主机重量(不含电机)(kg)
VCU726L 1881-2499 55 86-143 108-211 110 3600*1969*2200 ≤6955
VCU726M 98-176 124-253 132
VCU726H 132-210 143-300 160
VCU730L 1630-2166 65 150-212 162-310 180 4600*2150*2482 ≤9910
VCU730M 186-280 203-408 220
VCU730H 220-340 245-480 264
VCU733L 1455-1934 80 230-338 255-497 264 5500*2563*3178 ≤13820
VCU733M 268-398 296-562 320
VCU733H 327-485 373-696 400
VCU743L 1132-1504 100 305-467 362-678 400 5850*2740*3031 ≤21240

1、处理能力是在破碎物料密度为1.6x103 kg/m3时的数据。生产能力与破碎物料的物理性能、给料方式、进料粒度及其组成等工况有关。

2、我们的产品在不断更新和改进中,山美保留在未事先告知用户的情况下,更改参数及设计的权力。

3、以上产品配置不一定是出厂标准配置,购买时请详细咨询我们。
